变压器有载开关测试仪移 动 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为曲线的的移动，同时顶部显示出波形的起始位置。? 返 回 ：在此按钮上按确认键时返回到触发完成界面。键盘上各个按钮功能如下：? 放 大 ：在此按钮上按确认键时对波形进行放大操作。? 缩 小 ：在此按钮上按确认键时对波形进行缩小操作。? 打 印 ：在此按钮上按确认键时打印当前屏幕上显示的波形、测量参数和已分析的数据结果。如果波形已缩放或移动过当前显示的不是完整的波形，那打印的也就不是完整的波形。6.6数据管理界面开机界面进入历史记录转入数据管理界面，（如图10）。在历史记录界面按“↑、↓”键来选择记录，当到达页首/页尾时会自动翻到上一页/下一页，按“←、→”键直接翻页。按取消键返回到开机界面。

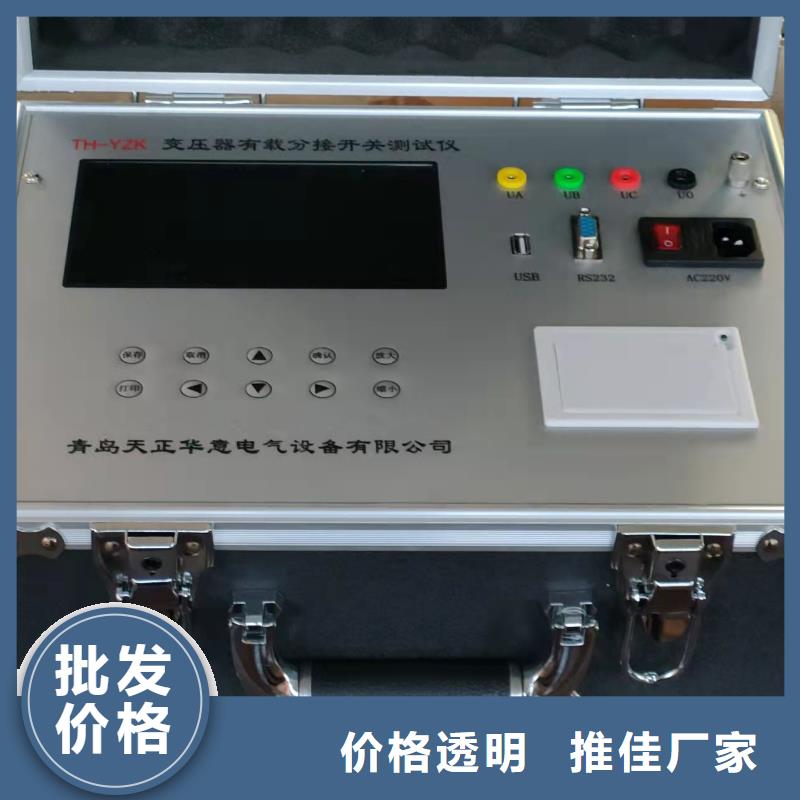

变压器有载开关测试仪主要功能特点1.本测试装置采用交直流法测试，目的是能测试出真实的过渡波形（不对波形进行滤波处理），适合于在变电站现场，在带绕组状态下对变压器有载分接开关的过渡波形、过渡时间、三相同期性等参数进行测量。能判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。2.本测试装置采用交直流法试验判断有载分接开关是否存在故障隐患的判据很明确，就是通过分析观察有载分接开关切换全过程的过度波形是否连续，波形是连续的说明有载分接开关工作状态是良好。3.采用本测试装置测试时接线不受变压器绕组结线方式的限制。能对10kV～500kV电压等级的各种结线组别开关进行测试，如：结线为YN.d、YN.y0，或结线为Y.y0、D.y0（变压器调压绕组在一次侧，没有中性点引出）三相、单相变压器有载分接开关动作特性进行交流测试。4.本测试装置具有内置电源和外接电源两种接线方法，设备内能输出三相电源，现场测试接线十分方便。外接电源能进行高电压试验、零序试验。5.本测试装置测试采样速度高，采集速度达200 k/s/通道以上（一般直流法测试仪采集速度为10 k/s）。存储数据量大，高速缓存深度达8 M byte FIFO。若开关动作过程中存在微弱接触不良缺陷。交流法从波形上能明显反应出。6. 本测试装置系统配置，数据处理系统由嵌入式电脑和测试软件组成，显示屏采用10.4寸大屏幕彩色屏，中文测试界面，触摸屏书写方式，系统支持U盘存储数据，支持USB键盘和鼠标，本装置配置微型打印机，可现场直接打印输出测试结果。
