触指压力测试仪【天正华意电气设备(肇庆市分公司)tianzh3611-3】是专业触指压力测试仪生产厂家,服务到位,价格实惠,提供各类触指压力测试仪ukGwSf5rM行业资讯,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

触指压力测试仪准备测量连接好接地线和传感器信号线，打开测试仪电源开关，等待3-5秒后会显示测试主菜单，如果液晶屏幕不亮不显示文字，说明电池电量不够或者仪器损坏，请关机充电或返厂维修。正常主菜单界面显示如下：然后按【确定】键或者触屏【开始测量】进入测量，如下图：按照屏幕提示，再次按【确定】键或者触屏一下，正式进入测量显示值界面，传感器的测量值会变化显示，如下：看到数据基本稳定，此时再按【确定】键或者触屏一下，仪器结束此次测量。界面显示如下：此时，可以选择“数据打印”或者“保存数据”，或者再次“重新测量”。关于数据保存，做如下说明：◆U盘必须要插好。本仪器经过升级了的软件，可以识别大容量U盘，例如16G U盘。◆当提示数据写入成功时，退回到数据界面时方可拔取U盘。4.2设定本机时钟进入【设定本机时钟】菜单后，界面如下：按下键切换光标，按上键改变数值，或者按触屏虚拟按键完成设置，修改完成后，按【确认】键或者保存菜单退出。4.3 校准设置4.3.1 触摸屏校准如果触摸屏使用一段时间，触摸失灵或者显示不正常的时候，请按如下方法对触摸屏进行校正。开机显示主菜单界面：同时按【向上】键和【确定】键，显示界面如下：用圆珠笔或者螺丝刀头轻轻点击上图圆心所在位置，停留时间大约为2秒中以上，4个角全部校正完毕后，会提示校准成功，然后回到主界面菜单。

触指压力测试仪操作界面五．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六．使用说明界面功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关： 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。

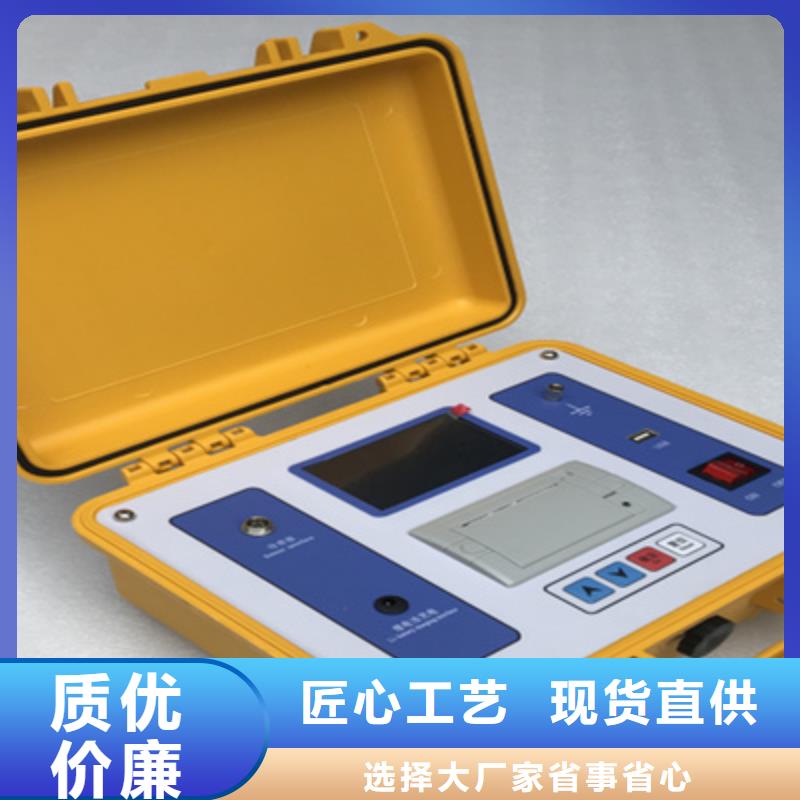

触指压力测试仪操作显示窗：数据操作显示，人机交互界面；打印机：打印测量的数据或者历史数据；接地柱：测量时就近接大地；USB：连接 U盘，可以读取存储测量的数据；三、技术特性3.1主要功能1)压力测量功能a)支持多种规格梅花触头的压力的测量。2)液晶显示功能a)支持测量结果数值显示，可以通过按键进行界面切换。3)触摸按键设置功能a)具有参数设置、传感器标定置零、报警设置、系统设置等功能。b)各项设置参数均可通过屏幕查看。4)存储记录功能a)测量数据值记录b)以FAT32文件格式存储5)标定功能a)支持用户标定置零功能6)报警功能a)当测量值超过设定报警限值时，蜂鸣器报警（可升级语音报警）；7)时钟功能a)内置高精度实时时钟功能，可进行日期及时间校准8)数据上传功能a)具备U盘接口，支持测量数据拷贝到上位机。9)电源管理功能a)电池充电功能，内置电池、带适配器电源接口。具有充放电指示、电池电量显示功能3.2主要参数1)测量范围：a)压力范围：≤1000Nb)测量直径：33mm～107mm 大于107mm（可定制）2)支持触头型号：D35、D49、D55、D79、D1093)测量误差度：≤1％4)测量结果能够以 “N”、“kN”、“g”、“kg”等单位显示，可以进行切换.5)采用7寸彩色液晶屏。6)按键采用轻触机械按键。7)采用内置TF卡存储海量的数据，文件以FAT32格式存储8)用户可以一键置零操作。9)报警功能设置范围0-1000N10)时钟日期设置范围：1980年1月1日 00时00分00秒-2099年12月31日00时00分00秒；11)内置电源工作时间：≥6小时12)充电口电压：12.6V3.3、尺寸及重量主机重量：＜3kg 主机尺寸：330mm ＊ 280mm＊170mm
